ICHYTI In qualità di produttore professionale, ci impegniamo a fornire ai nostri clienti scatole combinate di pannelli solari di alta qualità. Inoltre, la nostra massima priorità è fornire un eccellente servizio post-vendita e garantire la consegna tempestiva del tuo ordine. Ci sforziamo di superare le vostre aspettative in ogni modo possibile. ICHYTI sta sviluppando nuovi prodotti e migliorando i prodotti esistenti secondo le ultime esigenze del mercato e gli standard internazionali con nuove scienze e tecnologie adottate in ogni momento.

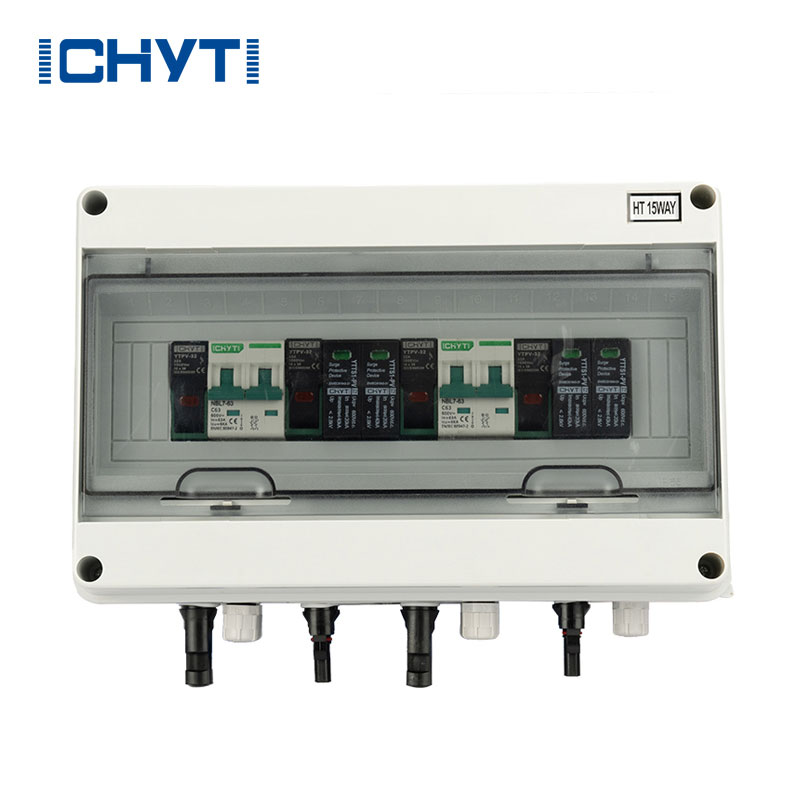

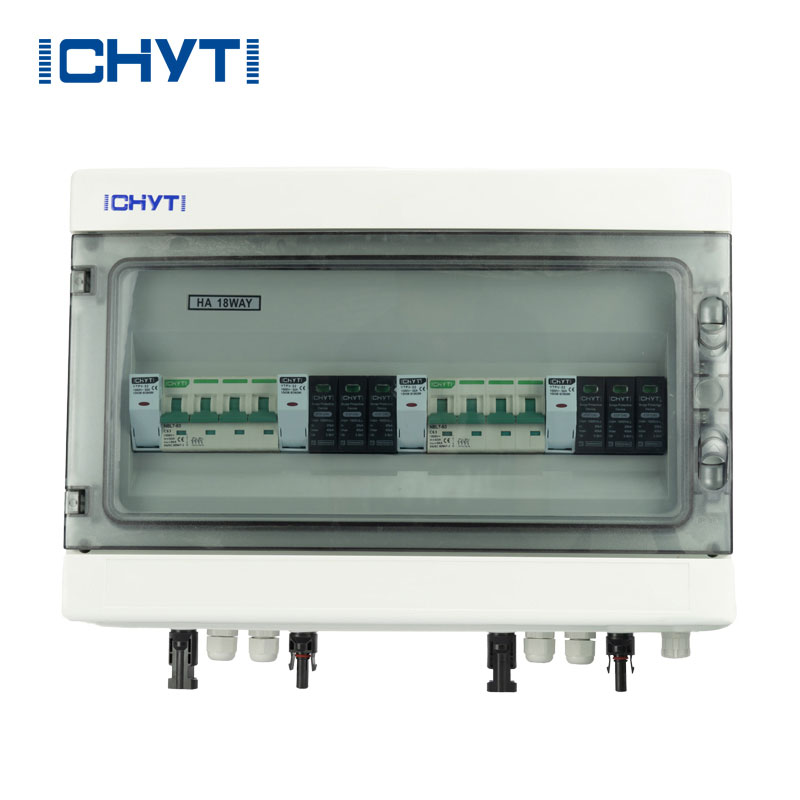

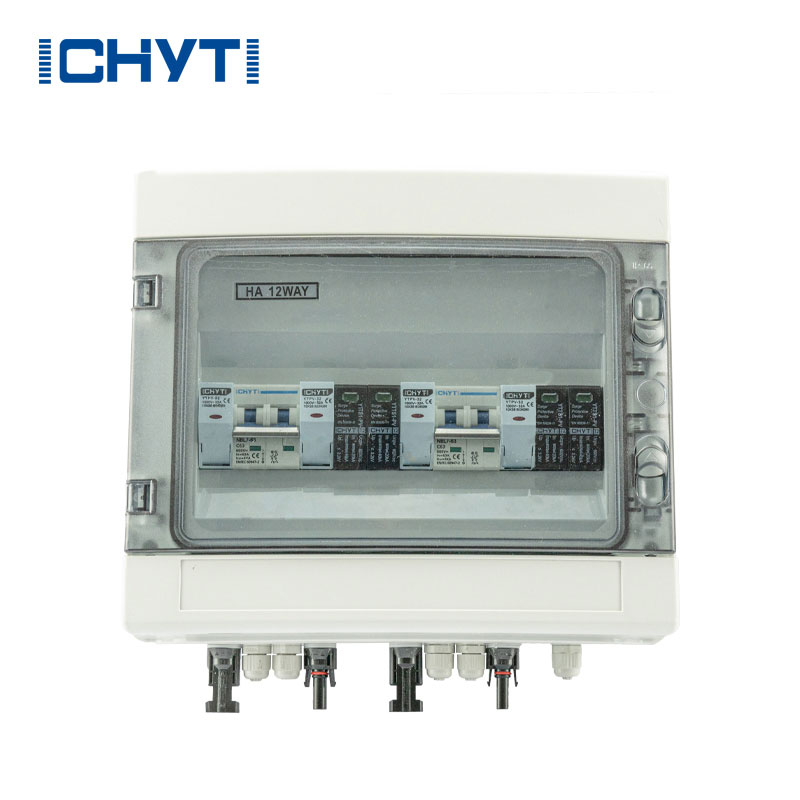

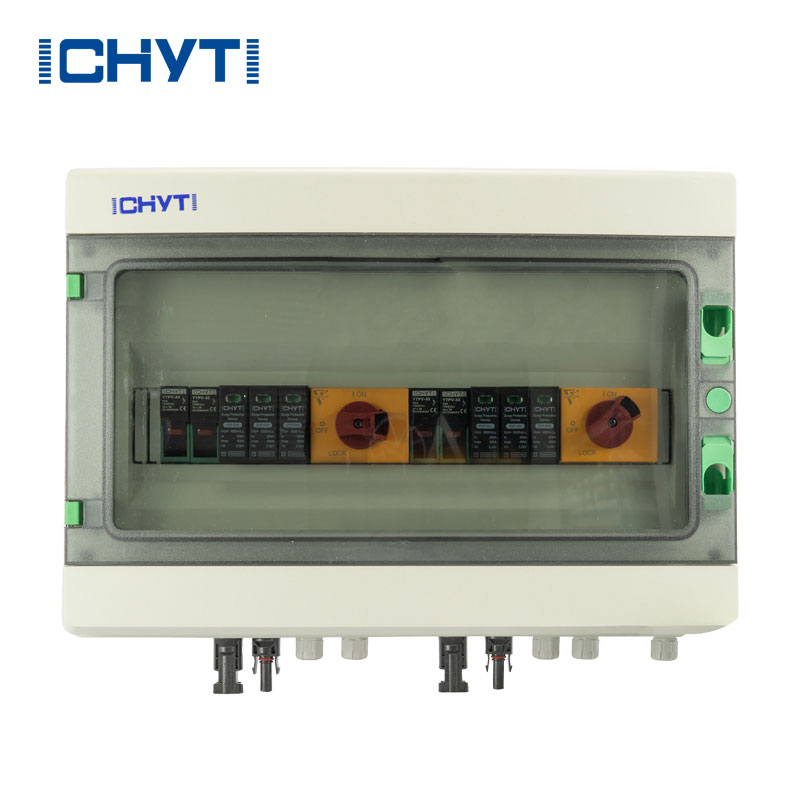

China Factory ICHYTI La scatola combinatrice di pannelli solari a basso prezzo è adatta per sistemi fotovoltaici con una tensione CC di 600 V e una corrente inferiore a 20 A. La sua funzione è quella di collegare i moduli fotovoltaici e formare un sistema completo di generazione di energia fotovoltaica ed eolica attraverso controller e inverter, ottenendo applicazioni in sistemi di accumulo di energia fuori rete e funzioni di manutenzione. La scatola di combinazione del pannello solare può essere utilizzata in combinazione con interruttori di isolamento CC, fusibili, dispositivi di protezione da sovratensione, connettori MC4, connettori impermeabili M25 e connettori per cavi fotovoltaici.
Solar PV DC1 in 1 out Combiner Box |
|||
Tensione nominale dell'impianto fotovoltaico |
CC 600 V e 1000 V |
Amplificatore di ingresso massimo per ogni corda |
15A |
Inserire le stringhe |
1 |
Numero di stringhe di output |
1 |
Grado impermeabile ip65/protezione contro l'illuminazione |
|||
Categoria di prova |
Protezione di II grado |
Amperaggio di scarica nominale |
20KA |
Amp di scarica massima |
40KA |
Livello di protezione Volt |
3.2KV |
SPD Tensione massima di funzionamento |
CC 600 V e 1000 V |
Poli |
2P |
Caratteristica della struttura |
Spina modulo push |
|
|
Sistema |
|||
Grado di protezione |
Ip65 |
Interruttore di uscita |
Interruttore automatico CC e sezionatore CC |
Connettore solare |
Standard |
Materiale scatola |
PVC |
Metodo di installazione |
Tipo di montaggio a parete |
Temperatura di esercizio |
-25℃-+60℃ |
Installazione: interno/esterno |
SÌ |
|
|
Parametro meccanico |
|||
Larghezza*Alta*Profondità(mm) |
200*155*95 â 215*210*100 â 212*207*118 |
◉ Ha prestazioni di resistenza al fuoco
◉ Leggero, facile da maneggiare e installare
◉ Elevata levigatezza superficiale, utilizzando processi di lavaggio acido e fosfatazione per formare 80-120μm sulla superficie Strato protettivo
◉ Ha prestazioni di livello IP65 impermeabili, antipolvere, anticorrosione e resistenti ai raggi UV
◉ Facile installazione e comodo cablaggio del sistema
◉ Dotato di dispositivi di protezione contro i fulmini ad alta tensione dedicati per moduli fotovoltaici per garantire la sicurezza.
D: È necessario un combinatore solare?
R: In termini di sistemi di batterie, un combinatore in genere non è necessario per i sistemi con solo uno o due pannelli. Allo stesso modo, i sistemi con tre o quattro pannelli potrebbero non richiedere un combinatore. Tuttavia, per i sistemi con più di quattro pannelli o stringhe di pannelli, si consiglia vivamente di incorporare un quadro combinatore.
D: Una scatola combinatrice è uguale a una scatola di giunzione?
R: La scatola combinatrice solare CHYT è essenzialmente una scatola di giunzione che ha lo scopo di collegare strettamente e alloggiare più fili e cavi attraverso varie porte di ingresso. La sua funzione principale è quella di combinare diverse stringhe di moduli fotovoltaici (PV) e integrarle in un unico bus standard.
D: Cos'è il DC MCB?
R: L'MCB CC serie CHYT NBL7-63 è stato progettato per applicazioni di circuiti di controllo a corrente continua (CC), utilizzate per la protezione da sovracorrente all'interno di apparecchi o apparecchiature elettriche. Fornisce prodotti di ottimizzazione per applicazioni di sistemi CC come il fotovoltaico.
