Scatola combinatrice di stringhe Pv

Siate certi che potete acquistare da noi un combinatore di stringhe fotovoltaiche personalizzato. ICHYTI è ansiosa di collaborare con te, quindi non esitare a chiedere informazioni sui nostri prodotti. Ti risponderemo tempestivamente e ti forniremo tutte le ulteriori informazioni di cui avrai bisogno. Inoltre, la Cina ICHYTI ha superato la certificazione del sistema di qualità e la certificazione CE dell'UE. La Cina ICHYTI possiede anche 4 certificati di brevetto nazionali.

Invia richiesta PDF Scarica

Descrizione del prodotto

Nei sistemi di generazione di energia solare, il listino prezzi delle scatole combinate di stringhe fotovoltaiche ICHYTI dei fornitori cinesi sono apparecchiature importanti per il collegamento di pannelli solari e inverter. Svolge il ruolo di collegare più pannelli fotovoltaici in un bus CC, monitorando e controllando parametri quali corrente, tensione e temperatura.

Parametro della scatola combinatrice di stringhe fotovoltaiche ICHYTI (specifica)

Scatola combinatrice solare fotovoltaica DC 1 in 1 out
Tensione nominale dell'impianto fotovoltaico	CC 600 V e 1000 V	Amplificatore di ingresso massimo per ciascuna stringa	15A
Stringhe di input	1	Numero di stringhe di output	1
Grado impermeabile ip65/Protezione antifulmine
Categoria di prova	Protezione di II grado	Amperaggio di scarica nominale	20KA
Amperaggio massimo di scarica	40KA	Livello di protezione volt	3,2KV
SPD Tensione operativa massima	CC 600 V e 1000 V	Poli	2P
Caratteristica della struttura	Collegare il modulo push
Sistema
Grado di protezione	IP65	Interruttore di uscita	Interruttore automatico CC e interruttore di isolamento CC
Connettore solare	Standard	Materiale della scatola	PVC
Metodo di installazione	Tipologia di montaggio a parete	Temperatura operativa	-25℃-+60℃
Installazione: interno/esterno	SÌ
Parametro meccanico
LarghezzaAltaProfondità (mm)	20015595 215210100 212207118

ICHYTI scatola combinatrice di stringhe fotovoltaiche Caratteristica

◉ Per la produzione è possibile utilizzare strumenti generali convenienti per la lavorazione

◉ Materiali con eccellente rapporto qualità-prezzo in grado di adattarsi ad ambienti difficili

◉ Aggiorna il sistema di chiusura

◉ Non conduttività

◉ La scatola è realizzata in acciaio laminato a freddo e altri materiali metallici

◉ Utilizzare fusibili DC e moduli di protezione contro i fulmini appositamente progettati per gli impianti fotovoltaici

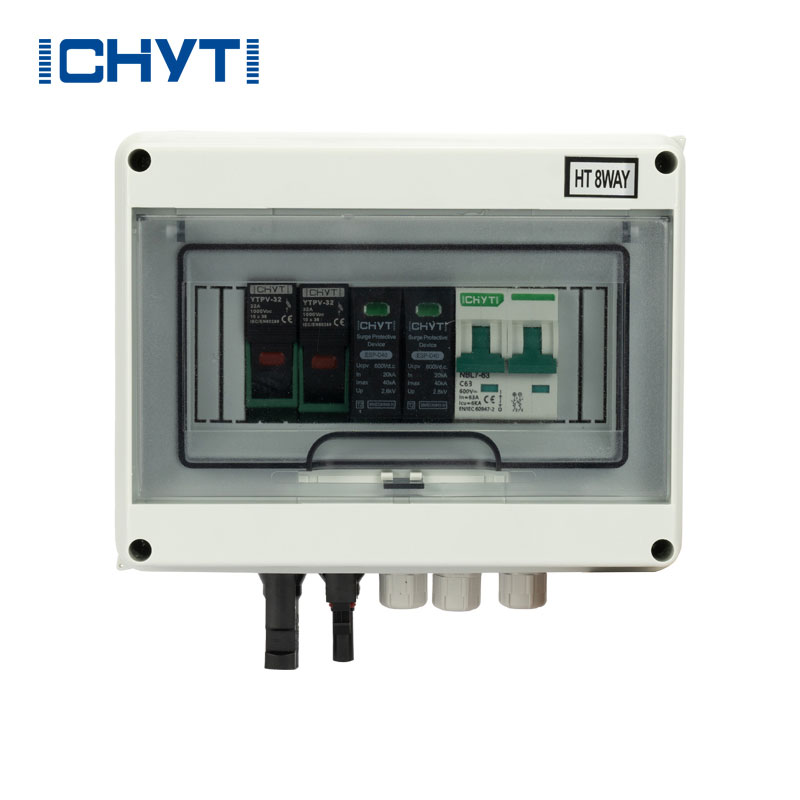

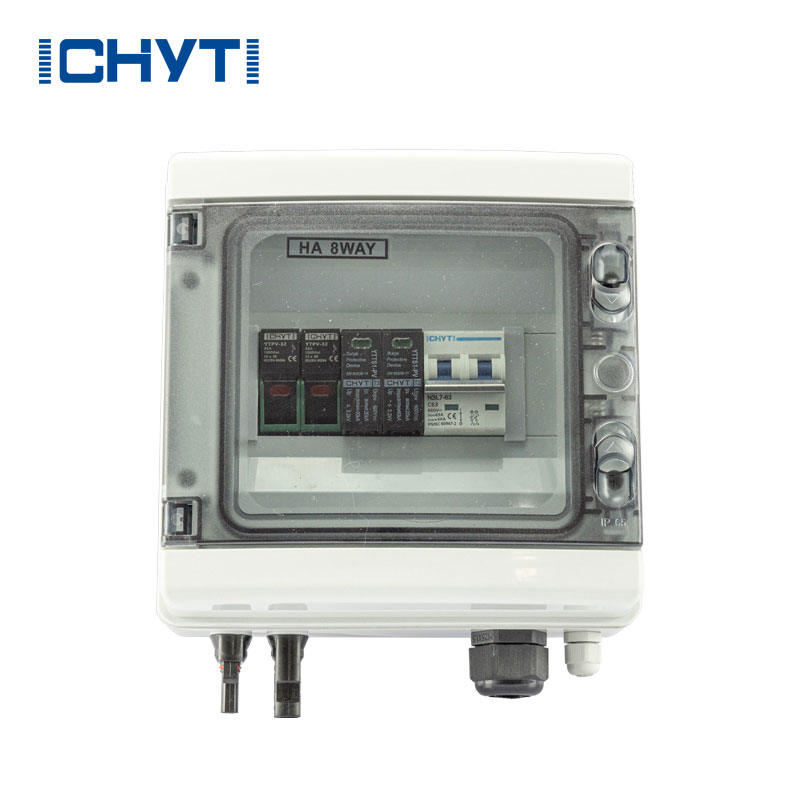

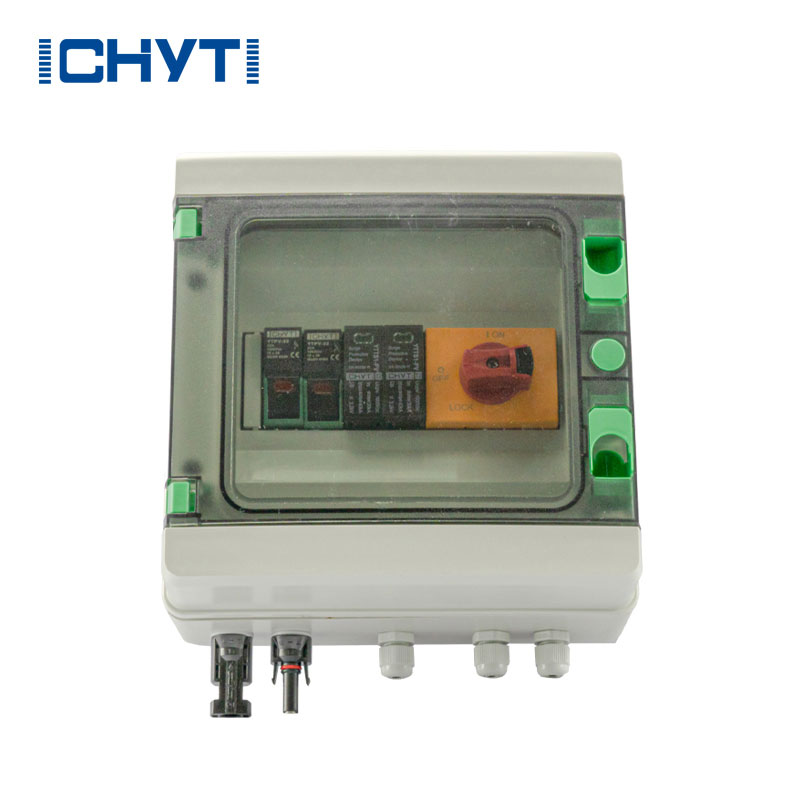

ICHYTI scatola combinatrice di stringhe fotovoltaiche Dettagli

Pv String Combiner Box

Scatola combinatrice di stringhe fotovoltaiche ICHYTI Dimensioni e cablaggio

Pv String Combiner Box

Domande frequenti sulla scatola combinatrice di stringhe fotovoltaiche ICHYTI

D: Ho bisogno di un quadro combinato FV?

R: In un normale ambiente domestico, non è necessaria una scatola di combinazione poiché vengono utilizzate solo poche stringhe, in genere da 1 a 3, e queste sono direttamente collegate all'inverter. Tuttavia, per istituti o strutture più grandi che utilizzano da 4 a 4.000 stringhe, la presenza di un combiner box diventa indispensabile.

D: Cos'è un quadro combinato fotovoltaico?

R: La scatola combinatrice CHYT PV è una scatola di distribuzione progettata specificamente per la gestione degli ingressi di alimentazione CC dai pannelli solari in un sistema di energia solare. La scatola ospita gli interruttori CC ed è responsabile della combinazione di diversi ingressi CC dai pannelli in un'unica uscita CC. Questa uscita viene quindi convogliata verso un regolatore di carica o un inverter, a seconda della configurazione del sistema.

D: Qual è la tensione del quadro combinato FV?

R: La scatola combinatrice fotovoltaica CHYT è generalmente classificata per una tensione massima di 1000 V, che è sufficiente per molti progetti. Tuttavia, alcuni individui potrebbero avere esigenze specifiche nel combinare pannelli solari con tensioni diverse.
