Metodi di cablaggio degli interruttori automatici CC 1P/2P/3P/4P nei sistemi di alimentazione UPS

Nella configurazione dei sistemi di alimentazione UPS, gli interruttori automatici DC svolgono la duplice funzione di isolamento e protezione da sovracorrente per i circuiti delle batterie. Diversi tipi di alimentatori UPS corrispondono a diverse tensioni e correnti nominali della batteria, richiedendo quindi l'adattamento di interruttori automatici CC con un numero di poli diverso. Questo articolo descrive in dettaglio i vari metodi di cablaggio degli interruttori automatici CC 1P/2P/3P/4P applicati nei sistemi UPS.

1. Gli interruttori automatici hanno parametri standard tra cui tensione nominale e corrente nominale (per i tipi 1P). Quando questi parametri non riescono a soddisfare i requisiti di tensione e corrente della batteria, la tensione e la corrente operativa possono essere aumentate aggiungendo il numero di poli dell'interruttore e adottando configurazioni di collegamento in serie-parallelo. Nello specifico, il collegamento in serie aumenta la tensione mentre il collegamento in parallelo aumenta la corrente.Prendiamo come esempio una tensione nominale di 250 V.

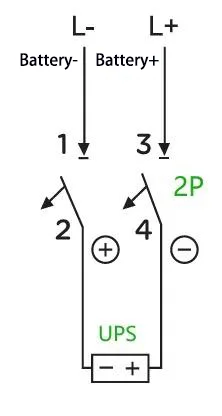

UN:Ad esempio: per un UPS con una capacità di 40 kVA e una stringa di batterie nominale di 32 celle (tensione di carica di equalizzazione: 14 V × 32 = 448 V; esistono anche batterie con una tensione di carica di mantenimento di soli 13,6 V, qui utilizzata solo a scopo illustrativo), la corrente operativa massima è calcolata come 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 32 = 139 A (assumendo un fattore di potenza di 1,0, un'efficienza del 90% e una tensione di interruzione impostata dall'UPS di 10 V per cella). In questo caso è sufficiente un interruttore automatico 2P 500 V 200 A. Il metodo di cablaggio è il seguente:

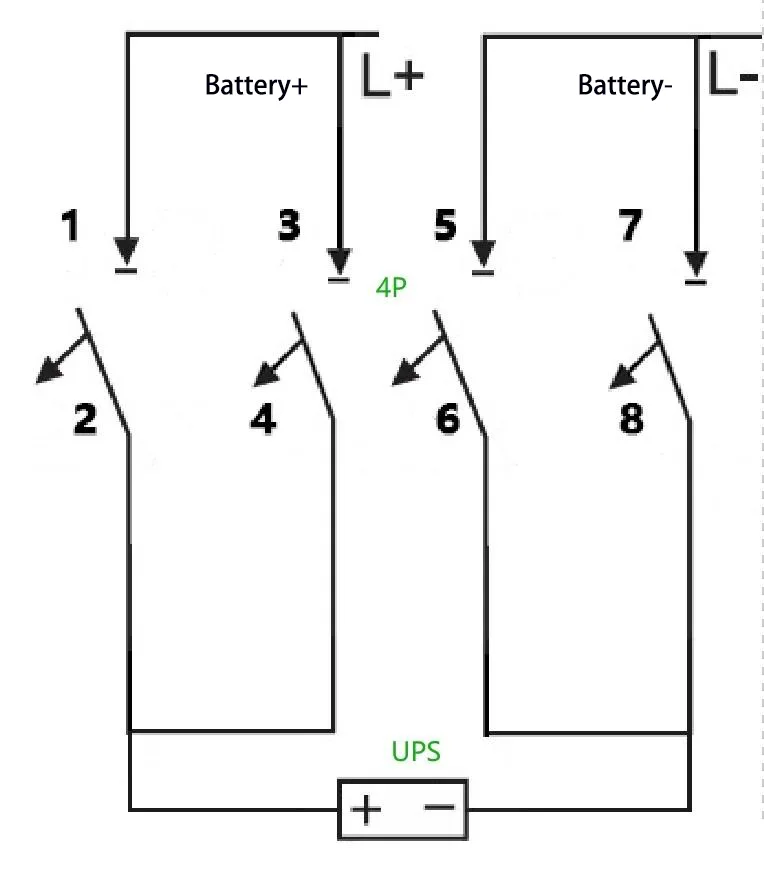

B:Cosa succede se invece viene utilizzato un interruttore automatico 2P 500 V 100 A? Questo requisito può essere soddisfatto con un interruttore automatico 4P, in particolare mettendo in parallelo due set di interruttori automatici 2P per migliorare la capacità di trasporto di corrente. Il metodo di cablaggio è il seguente:

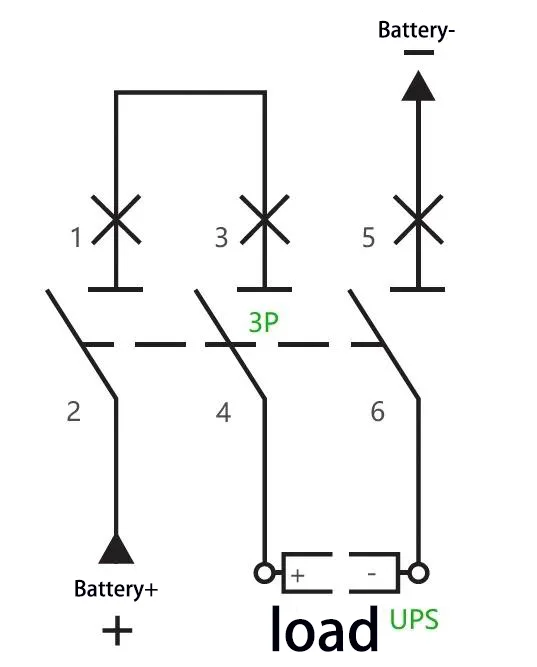

C:Ad esempio: Per un UPS con capacità di 40 kVA e una stringa di batterie nominale di 40 celle (tensione di carica equalizzata: 14 V × 40 = 560 V), la corrente massima di funzionamento è calcolata come 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. È possibile adottare un interruttore automatico 3P 750 V 150 A, con due dei suoi poli collegati in serie. Il metodo di cablaggio è il seguente:

D:Ad esempio: per un UPS con una capacità di 40 kVA, una stringa di batterie nominale di 32 celle e collegamento del cavo neutro (tensione di carica equalizzante: 14 V × 32 = 448 V, ovvero ±224 V), la corrente operativa massima è calcolata come 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 32 = 139 A. A 3P 500 V 200 È possibile adottare un interruttore automatico e il metodo di cablaggio è il seguente:

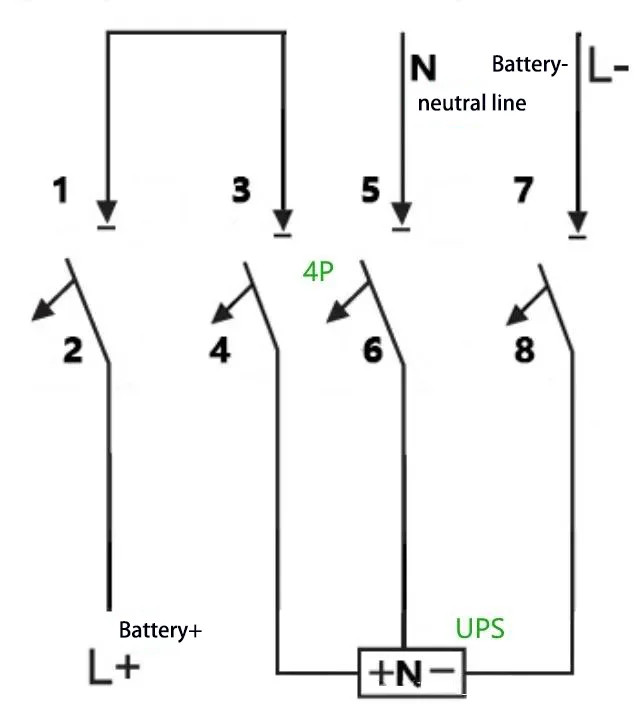

E:Ad esempio: per un UPS con una capacità di 40 kVA, una stringa di batterie nominale di 40 celle e collegamento del cavo neutro (tensione di carica equalizzante: 14 V × 40 = 560 V, ovvero ±280 V), la corrente operativa massima è calcolata come 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. A 4P 750 V 150 È possibile adottare un interruttore con due poli collegati in serie. Il metodo di cablaggio è il seguente:
