Connettori solari MC4

CHYT è uno dei migliori fornitori e produttori di connettori solari MC4 in Cina. Diamo il benvenuto ai connettori solari MC4 all'ingrosso o personalizzati dalla nostra fabbrica. Se sei interessato al nostro prodotto, contattaci rapidamente! I connettori solari MC4 sono preferiti da installatori e proprietari di case perché sono facili da usare. Innanzitutto, l'installatore dovrà spellare le estremità dei cavi collegati ai pannelli solari. Successivamente, questi fili spelati vengono inseriti nel connettore MC4 e bloccati in posizione utilizzando lo speciale meccanismo di bloccaggio presente sui connettori MC4. Questo meccanismo di blocco garantisce che la connessione sia sicura, resistente agli agenti atmosferici e non possa essere disconnessa involontariamente. Ciò rende possibile anche il riposizionamento dei connettori senza dover ricablare tra i due pannelli solari, aiutandoti a risparmiare tempo e denaro.

I connettori solari MC4 sono noti anche per la loro durata e affidabilità. Realizzati con materiali di alta qualità come rame stagnato e PPO (ossido di polifenilene), possono resistere a condizioni esterne difficili come caldo, freddo e umidità estremi. Possono anche funzionare bene in applicazioni ad alta tensione e alta corrente, rendendoli ideali per i grandi sistemi di energia solare.

Parametro dei connettori del cavo del pannello solare ICHYTI (specifiche)



Requisiti prestazionali dei connettori del cavo del pannello solare ICHYTI

◉ I connettori fotovoltaici dovrebbero avere una buona conduttività e la resistenza di contatto non dovrebbe superare 0,35 milliohm.
◉ È necessario disporre di prestazioni di sicurezza sufficienti per garantire le prestazioni di sicurezza dei componenti delle celle solari. L'ambiente e il clima in cui vengono utilizzate le apparecchiature per l'energia solare possono a volte essere estremamente rigidi, quindi devono essere impermeabili, resistenti alle alte temperature, anticorrosione, elevato isolamento e altre prestazioni, e il livello di protezione dovrebbe raggiungere IP68.
◉ La struttura del connettore solare deve essere solida e affidabile e i connettori maschio e femmina inseriti correttamente devono avere una forza di connessione non inferiore a 80 N. Per connessione 4mm² Il connettore MC4 del cavo non deve superare la temperatura limite superiore di 105 gradi Celsius quando trasporta una corrente di 39 A. Il connettore MC4/H4 è un connettore unipolare con connettori maschio e femmina, che presenta numerosi vantaggi come buona tenuta, comodo inserimento e facile manutenzione e riparazione.

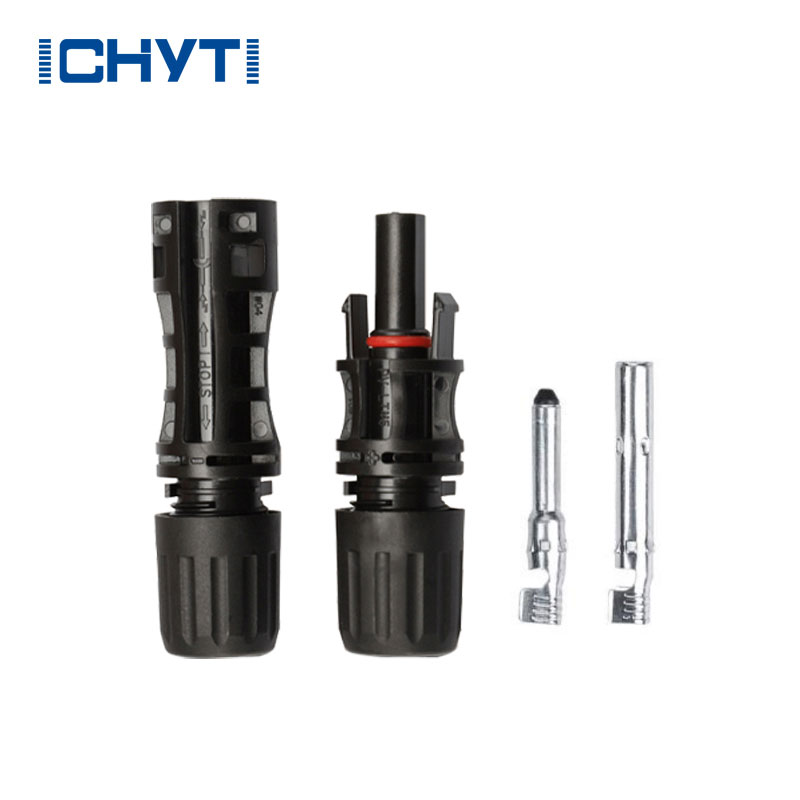

Dettagli dei connettori del cavo del pannello solare ICHYTI

Connettori del cavo del pannello solare ICHYTI Dimensioni e cablaggio



Connettori del cavo del pannello solare ICHYTI Precauzioni per l'installazione

Quando si seleziona una spina, è necessario prestare attenzione alla qualità del prodotto, compreso il rispetto delle dimensioni del conduttore metallico interno, dello spessore del materiale, dell'elasticità e del rivestimento che soddisfi la capacità di trasportare grandi correnti e avere un buon contatto. La plastica del guscio della spina dovrebbe garantire una superficie liscia senza crepe e l'interfaccia dovrebbe essere ben sigillata. Quando si installano i connettori dei componenti, è necessario evitare l'esposizione alla luce solare e alla pioggia, per evitare l'invecchiamento dei connettori, la corrosione dei connettori interni e dei cavi, l'aumento della resistenza di contatto e persino l'accensione, con conseguente diminuzione dell'efficienza del sistema o incendio incidenti.

L'installazione e il processo di crimpatura dei connettori fotovoltaici sono della massima importanza e dovrebbero essere utilizzati strumenti di crimpatura professionali. Prima della costruzione di centrali fotovoltaiche, il personale tecnico addetto all'installazione dovrebbe ricevere una formazione sulle operazioni di crimpatura.
