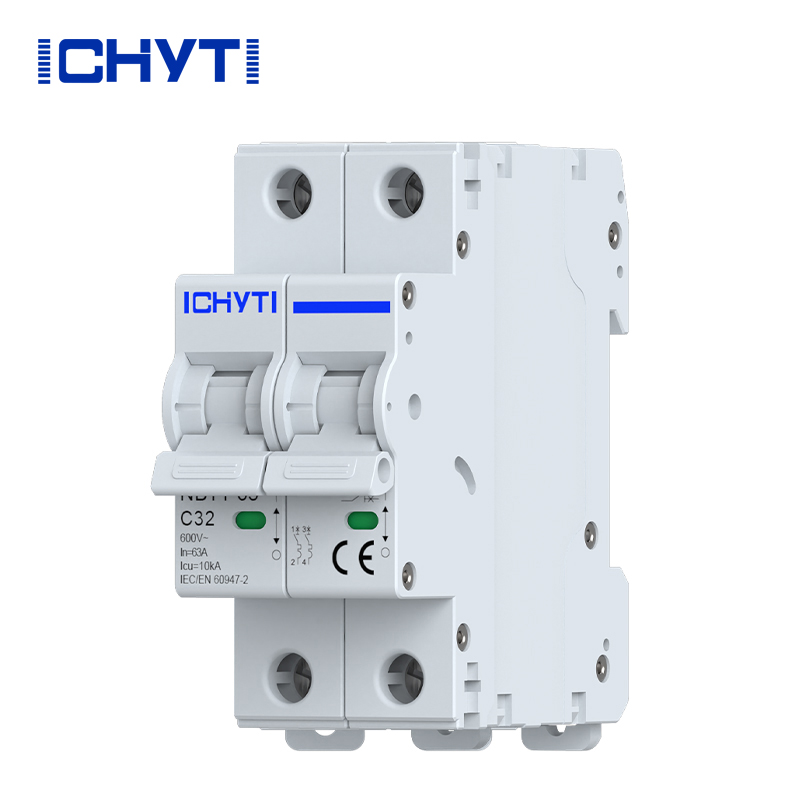

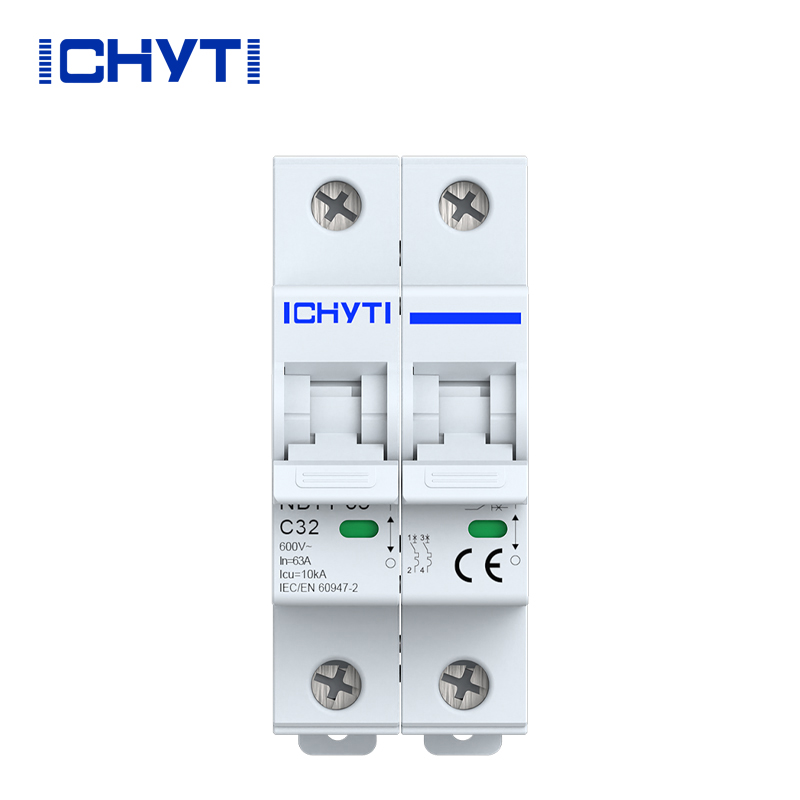

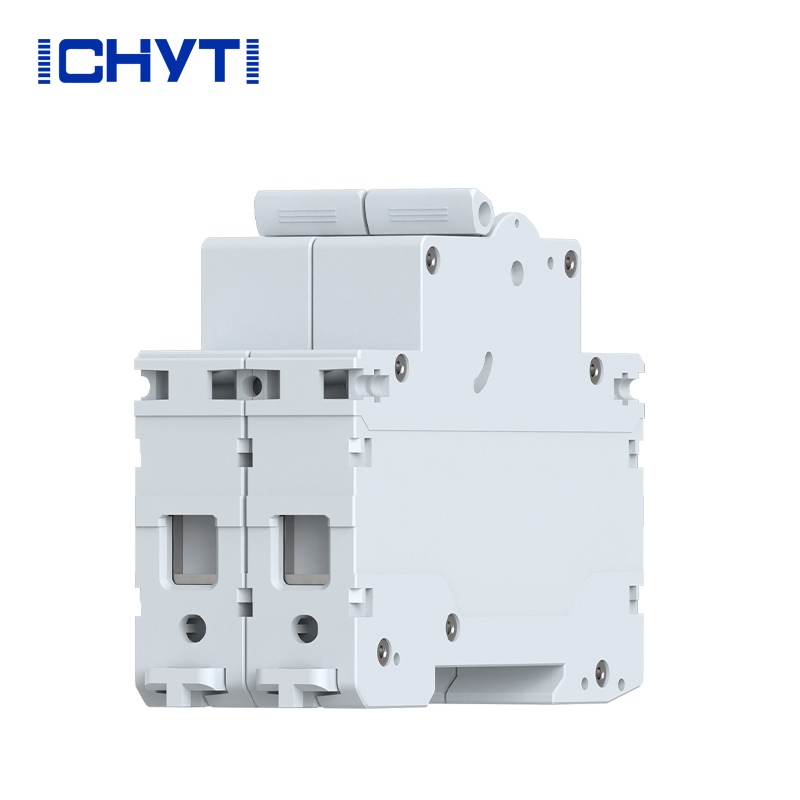

Interruttori CC per pannelli solari

ICHYTI è un interruttore automatico CC su larga scala per produttore e fornitore di pannelli solari in Cina. Siamo specializzati da molti anni in componenti elettrici solari. I nostri prodotti hanno un buon vantaggio di prezzo e coprono la maggior parte dei mercati europei. Non vediamo l'ora di diventare il vostro partner a lungo termine in Cina.

Invia richiesta PDF Scarica

Descrizione del prodotto

Il produttore cinese ICHYTI interruttori di circuito CC per pannelli solari è costituito da componenti come l'involucro, il meccanismo di azionamento, la protezione da sovraccarico termico, l'intervento elettromagnetico, il sistema di contatto e il sistema ad arco. La sua struttura di design unica può fornire funzioni di protezione da sovraccarico e cortocircuito. Inoltre, l'aggiunta di un potente sistema ad arco a magneti permanenti migliora ulteriormente la capacità di cortocircuito del prodotto, raggiungendo un livello di 6KA.

Interruttori CC ICHYTI per pannelli solari Parametro (Specifica)

Modello di prodotto		NBL7-63
Polo		1P	2P	4P
Corrente fotogramma		63A
Corrente nominale	In	6, 10, 16, 20, 25, 32, 40, 5		0, 63 A
Tensione di lavoro nominale	UE(CC)	300 V	500/600/1000V	1000 V
Tensione di isolamento nominale	Interfaccia utente	1200V
Tensione nominale di tenuta all'impulso	Uimp	6 kV
Capacità di rottura	leu	6KA
Caratteristica di intervento		C
Tipo di intervento		Magnetotermico
Vita elettrica	Effettivo	500 cicli (telaio 63A)
	Standard	300 cicli
Vita Meccanica	Effettivo	10000 cicli (telaio 63A)
	Standard	9700 cicli
Categoria di sovratensione		III
Grado di inquinamento		3
Protezione dall'ingresso		Porta di cablaggio IP40 IP20
Resistenza all'umidità e al calore		Classe 2
Capacità terminale		2,5 x 35 mm2
Coppia Di Fissaggio Dei Terminali		2.0℃3.5Nm
Temperatura ambiente		-30℃~+70°C
Temperatura di conservazione		-40℃~+85℃
Metodo di installazione		BACCANO
Standard		CEI60947-2

Interruttori CC ICHYTI per pannelli solari Caratteristica

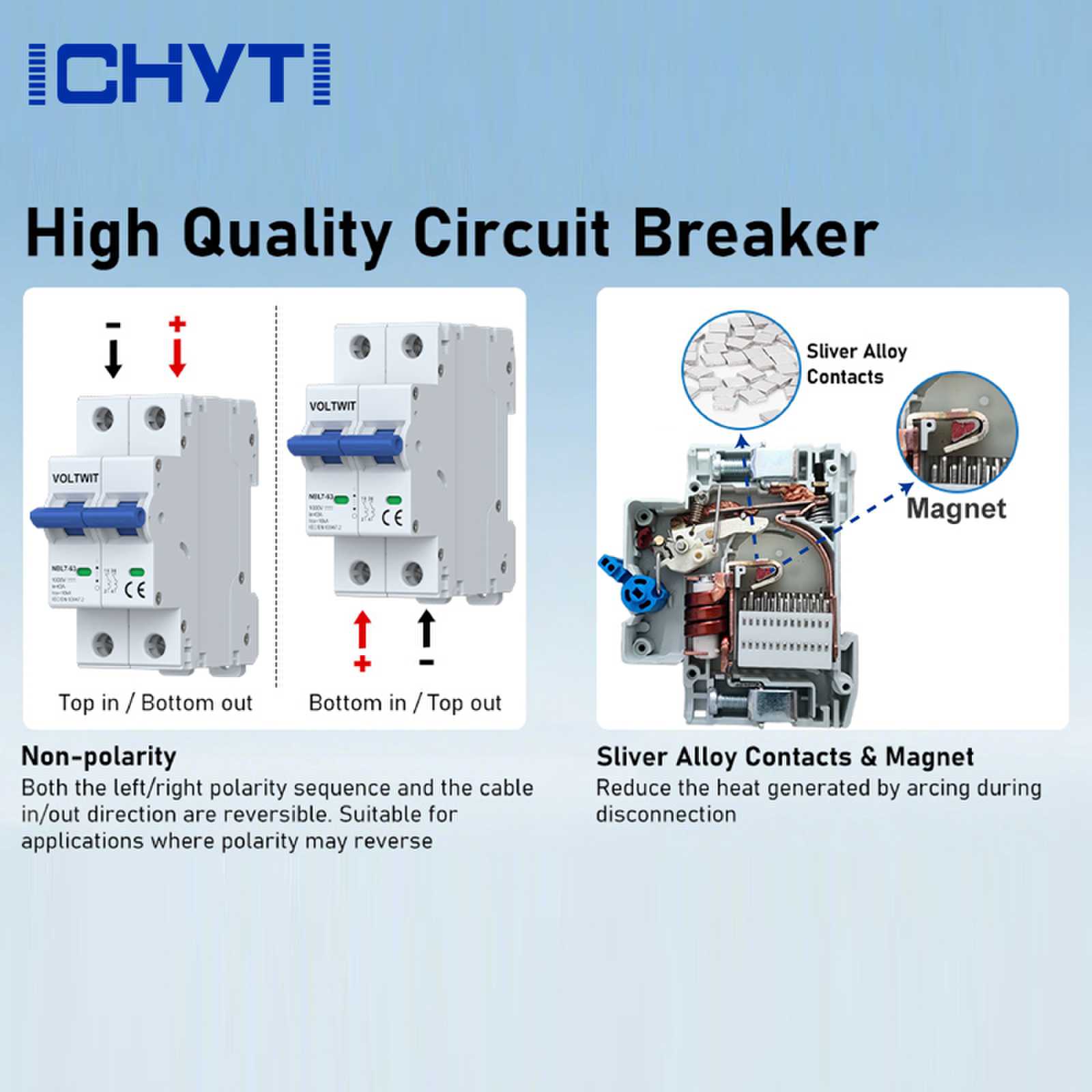

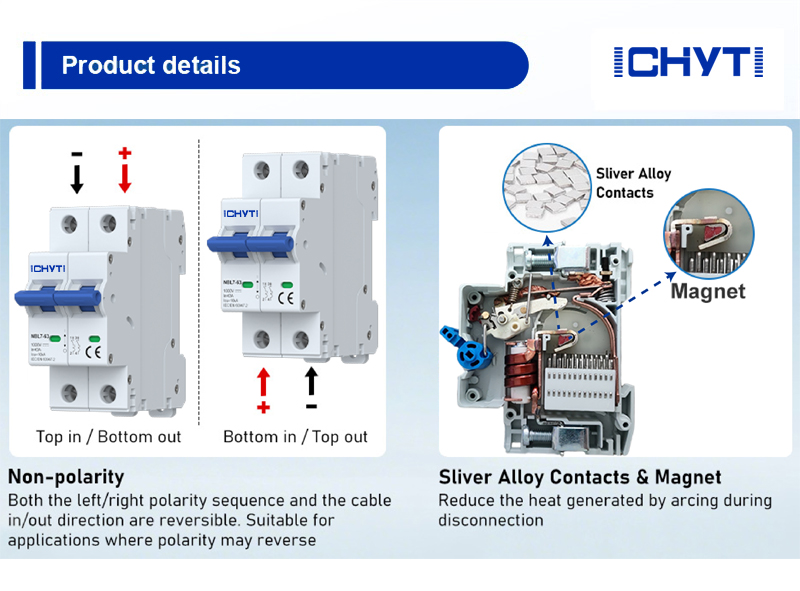

◉ Durante il cablaggio, è necessario prestare attenzione ai poli positivo e negativo dell'alimentazione. L'alimentatore deve entrare dall'alto ed uscire dal basso, a causa delle caratteristiche progettuali dell'ingresso dell'alimentatore;

◉ Facile installazione, che può risparmiare cavi;

◉ Può essere utilizzato per proteggere carichi resistivi e induttivi con bassa corrente di spunto, con un'efficienza di protezione di 5-10In;

◉ Adatto a famiglie, uffici, edilizia e settori industriali.

Interruttori CC ICHYTI per pannelli solari Dettagli

◉ Indicazione visiva rossa e verde: stato dell'interruttore, chiaro a colpo d'occhio.

◉ Doppia impugnatura ispessita: allo stesso tempo, può aumentare la pienezza e il comfort operativo.

◉ Materiale ignifugo per PC: scocca ignifuga per PC, con resistenza alle alte temperature, nessuna deformazione, aspetto bello e liscio, non facile da indossare, buone prestazioni anti-invecchiamento.

◉ Design di raffreddamento superiore: efficace dissipazione del calore, riduce il guasto causato dal surriscaldamento dell'interruttore.
