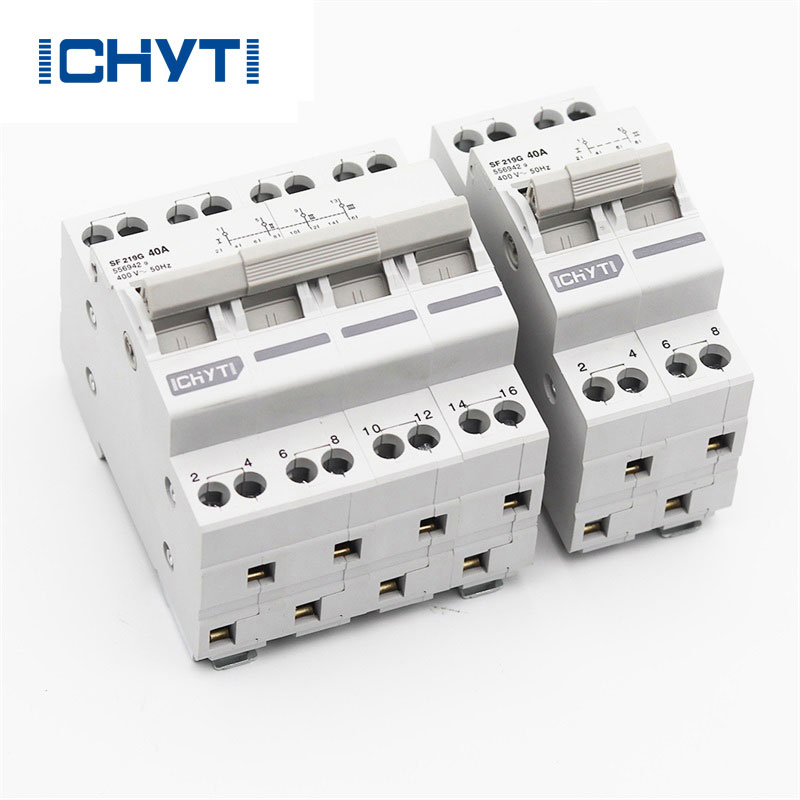

Interruttore di trasferimento manuale da 40 Amp

ICHYTI è un fornitore e produttore cinese specializzato nella produzione di interruttori di trasferimento manuali da 40 ampere di alta qualità. Con anni di esperienza nel settore, miriamo a stabilire un rapporto commerciale a lungo termine con i nostri clienti. ICHYTI offre eccellenti servizi OEM e ha oltre 12 anni di esperienza nel campo dei sistemi solari. Inoltre, abbiamo la capacità di ricerca e sviluppo indipendenti, assicurandoci di fornire prodotti innovativi e di prima qualità.

Invia richiesta PDF Scarica

Descrizione del prodotto

Cina ICHYTI Interruttore di trasferimento manuale personalizzato da 40 amp Il campione gratuito ha quattro funzioni, vale a dire la conversione e l'isolamento dell'interruttore, e può passare in modo flessibile tra due carichi. Viene installato utilizzando l'installazione su guida DIN standard 35×75, il guscio è realizzato in stampaggio ad iniezione PA66, con elevate prestazioni ignifughe. Può essere una soluzione ideale per l'accensione e lo spegnimento di apparecchiature e circuiti industriali. La corrente nominale dell'interruttore di trasferimento manuale da 40 A è 40 A/63 A, rendendo l'installazione e il cablaggio sul binario di guida comodo e sicuro.

Interruttore di trasferimento manuale ICHYTI 40 amp Parametro (Specifica)

Modello di prodotto	SF219G
Polo	2P	4P
Corrente nominale (A)	40, 63	40, 63
Tensione nominale (V)	230/400	230/400
Modulo di Contatto	1-0-2
Temperatura di lavoro	-5℃ -+40℃
Classe chiusa	IP20
Installazione	Installazione su binario
Frequenza	50/60Hz
æ¥vita metrica	Non meno di 1 500 volte
Vita Meccanica	Non meno di 8500 volte

Interruttore di trasferimento manuale ICHYTI 40 amp Istruzioni per l'uso

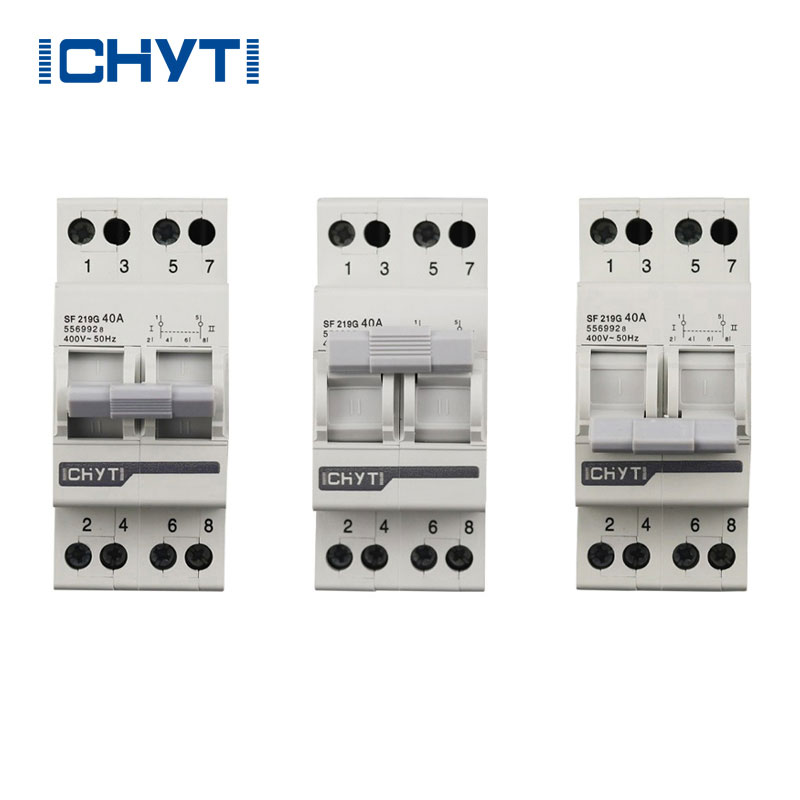

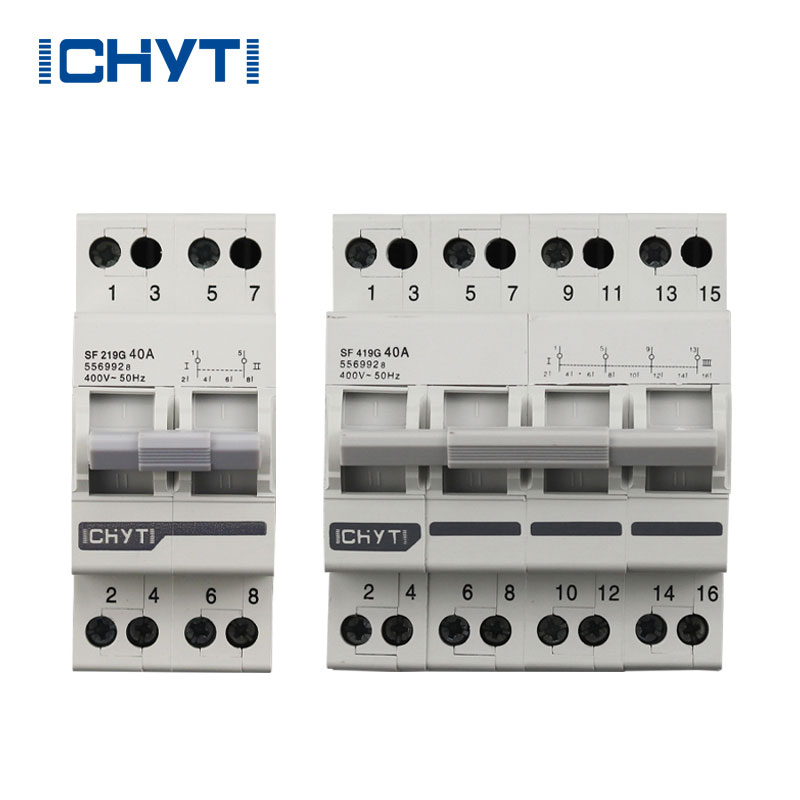

MTS 2P:

◉ Quando la maniglia colpisce la posizione I: 1 e 2 sono collegati, 5 e 6 sono collegati.

◉ Quando la maniglia colpisce la posizione II: 1 e 4 sono collegati, 5 e 8 sono collegati.

◉ Quando la maniglia è in posizione centrale: entrambi i gruppi sono disconnessi.

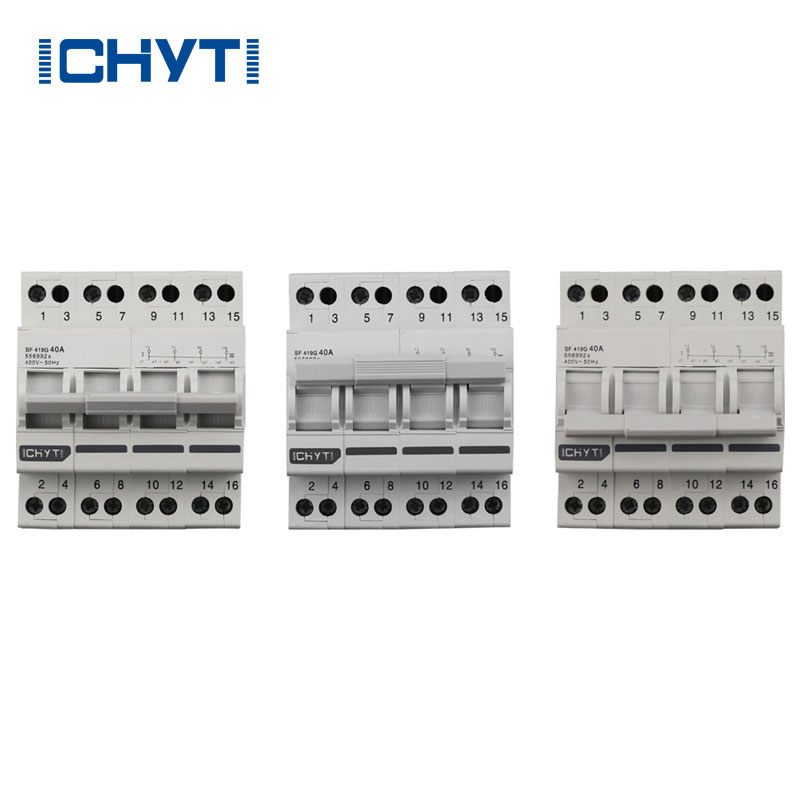

MTS 4P:

◉ Quando la maniglia colpisce la posizione I: 1 e 2 sono collegati, 5 e 6 sono collegati, 9 e 10 sono collegati, 13 e 14 sono collegati.

◉ Quando la maniglia colpisce la posizione II: 1 e 4 sono collegati, 5 e 8 sono collegati, 9 e 12 sono collegati, 13 e 16 sono collegati.

◉ Quando la maniglia è in posizione centrale: entrambi i gruppi sono disconnessi.

◉ La posizione dei fili in entrata e in uscita può essere regolata in base alle effettive esigenze (l'uscita superiore e inferiore non sono necessariamente necessarie, se utilizzate per la commutazione a doppia alimentazione, è necessario utilizzare l'ingresso inferiore e l'uscita superiore).
